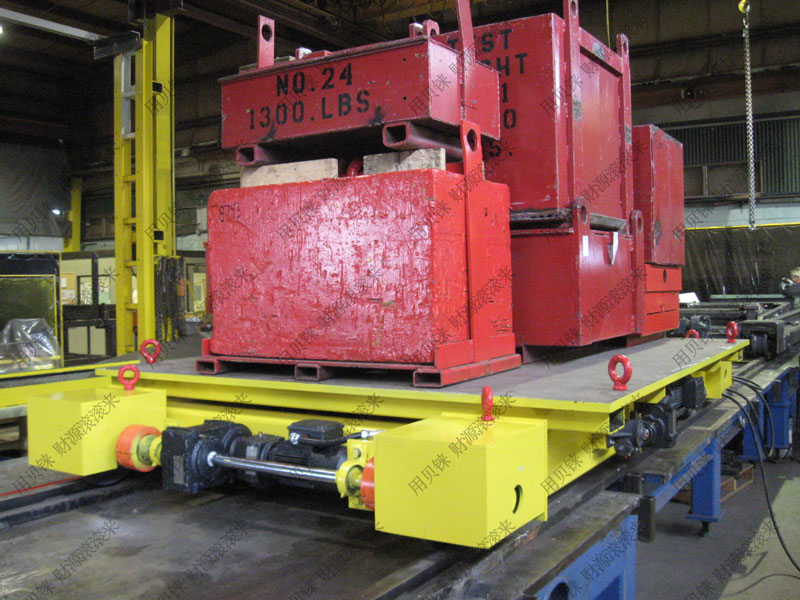

机车变压器运输车

专业解决方案

1.垂直螺杆驱动，便携式变压器升降机

2.容量15.87吨，尺寸：平台2.4m“L（沿轨道）x2.1m”W

3.低高度=0.3m，垂直行程=0.05m

4.行驶速度=约3.048m/min。

5.上升时间：约30秒

6.平台能够在±0.05m范围内横向移动

7.外形尺寸：长度=3.28m，距离中心2.13m（1.04m±0.05m）宽

8.平台的垂直运动由四个垂直螺旋千斤顶实现，机械同步并安装在

中间平台

9.通过两个机械同步的水平螺旋千斤顶实现平台横向移动

10.通过一个齿轮制动电机转动一个大车车轴，实现沿轨道行驶。车轮为单轮，

11.另外两个车轮为惰轮和单轮

12.四个角（车轮上方）的吊耳。仅允许在平台上无负载起吊

13包括带轮子和手柄的便携式手动绕线、非带电电缆盘

概述

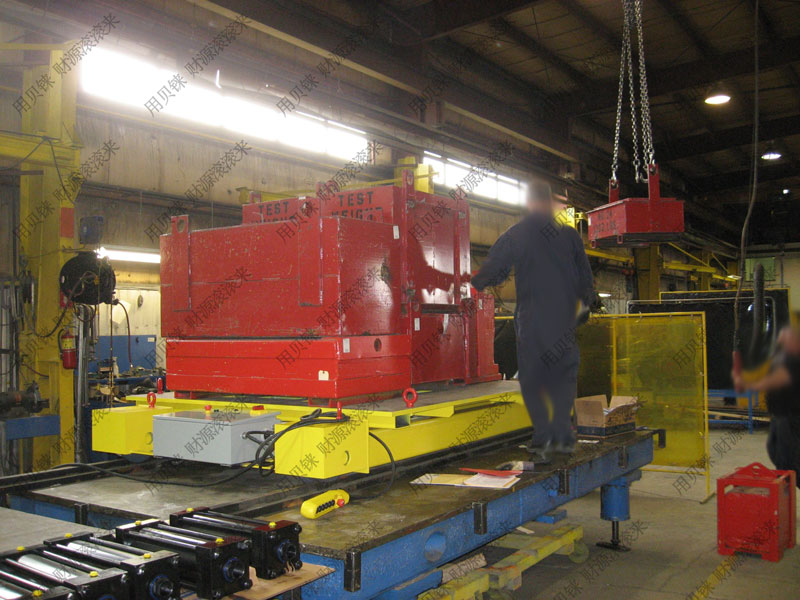

机车变压器运输车能够在机车装配设施中移动16吨机车变压器的升降机。升降机，移动机车下方的变压器，沿轨道横向移动，可上下移动0.05m和横向移动

每个方向0.05m，以帮助安装变压器。
